Fan Coil JOLLY TOP 3V - Mod.VM 500 Kw 4,65 L.1240mm 2CO9A33F
Fan Coil JOLLY TOP 3V - Mod.VM 500 Kw 4,65 L.1240mm 2CO9A33F

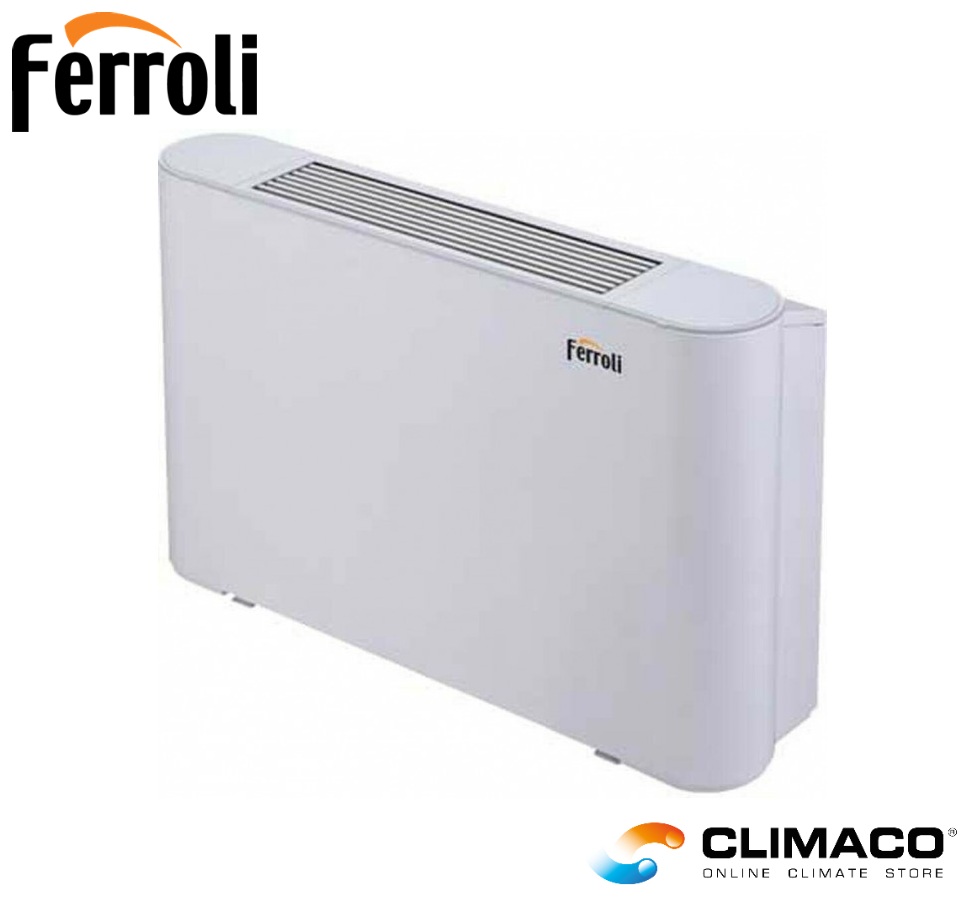

FERROLI - VENTILCONVETTORE con MOTORE AC a 3 VELOCITA'
Modello JOLLY TOP 3V versione VM 500 (con mantello di copertura)
ASPIRAZIONE dal BASSO - kW 4,65 - Cod. 2CO9A33F
| Ulteriori informazioni | |
|---|---|
| Marca | FERROLI |
| Modello | JOLLY TOP 3 VM |
| Codice Prodotto | 2CO9A33F |
| Identificativo | FER.FC3VM500 |
| Settore | RISCALDAMENTO |
| Tipologia | MONOBLOCCO |
| Modo d'installazione | PARETE / PAVIMENTO |
| Esigenze | CALDO E FREDDO |
| Potenza Kw | 4.65 KW |
| Portata d'acqua | 654 L/H |
| Assorbimento | 54 W |
| Alimentazione | MONOFASE |
| Filtro | SI |
| Accessori Inclusi | BACINELLA PER CONDENSA |
| Attacchi Allaccio | 3/4" |
| Misure Unità Interna | 495X1240X200 |
| Note | TERMOSTATO OBBLIGATORIO NON INCLUSO |
| Rumorosità Unità Interna | 51 DB |
JOLLY TOP 3V
Nuova serie di ventilconvettori con ventilatore di tipo centrifugo con motore AC a 3 velocità. Caratterizzati da una profondità massima di 200 mm e nella versione con mantello da una linea estetica particolarmente accattivante, si prestano alle applicazioni di riscaldamento e condizionamento residenziale. Disponibile in 5 grandezze con potenze frigorifere da 1,65 a 6,00 kW e portate d’aria da 255 a 1300 m3 /h. Nella versione standard vengono proposte con un’unica batteria 3 ranghi alla quale è abbinabile come accessorio, nel caso di impianti 4 tubi, una batteria 1 rango supplementare. Disponibile nelle due versioni, VM con mantello e VN senza mantello per applicazioni da incasso. Le unità sono installabili sia in posizione verticale che orizzontale.VERSIONI DISPONIBILI
La gamma dei ventilconvettori centrifughi prevede due versioni; ognuna di esse è disponibile in diverse potenzialità.
- VM Ventilconvettore con mantello ad aspirazione dal basso: composto da un mantello di copertura in lamiera, una griglia di mandata con sportelli per accedere all’eventuale controllo, in materiale termoplastico e un filtro aria rigenerabile, posto su un telaio metallico alloggiato su guide ricavate nella parte bassa del telaio.
- VN Ventilconvettore senza mantello per applicazioni ad incasso: privo di mantello di copertura con filtro aria rigenerabile, posto su un telaio metallico alloggiato su guide ricavate nella parte bassa del telaio.
CARATTERISTICHE COSTRUTTIVE
STRUTTURA PORTANTE
È realizzata in lamiera zincata di adeguato spessore. Nella parte posteriore sono presenti delle asole per il fissaggio dell’apparecchio. Per i modelli senza mantello di copertura è previsto, montato anteriormente, un pannello di chiusura del gruppo ventilante.
BATTERIA DI SCAMBIO TERMICO
Batteria a 3 ranghi in tubo di rame e alettatura in alluminio bloccata mediante espansione meccanica dei tubi. I collettori nella parte alta della batteria sono corredati di sfiati per l’aria, mentre nella parte bassa presentano rubinetto scarico acqua*.
* Il collegamento idraulico predefinito per la batteria è a SINISTRA. È però possibile girare la batteria e modificarlo a DESTRA (vedi Manuale d’Installazione)
BACINELLA RACCOLTA CONDENSA
Realizzata in materiale termoplastico per evitare fenomeni di corrosione, permette l’installazione della macchina indifferentemente in verticale e orizzontale. In particolare, nell’installazione orizzontale la sua forma permette di raccogliere le gocce di condensa che si formano sui collettori durante il funzionamento a freddo. Il foro di scarico è ricavato direttamente dalla bacinella di raccolta condensa e ne permette l’eliminazione durante il funzionamento a freddo. È presente su entrambi i lati della macchina per favorire la rotazione della batteria.
MOTORE VENTILATORE
Il motore elettrico, protetto da eventuali sovraccarichi, dispone di tre velocità con condensatore di marcia sempre inserito, direttamente accoppiato ai ventilatori ed ammortizzato da supporti elastici.
VENTILATORE CENTRIFUGO
Il gruppo ventilante è costituito da ventilatori centrifughi a doppia aspirazione con pale sviluppate in lunghezza per ottenere elevata portata con ridotto numero di giri. FILTRO ARIA Facilmente estraibile e rigenerabile mediante semplice lavaggio con acqua.
MANTELLO DI COPERTURA (solo VM)
Realizzato parte in lamiera di acciaio verniciata con polveri epossidiche per garantire alta resistenza alla corrosione e parte in materiale termoplastico anti-UV per garantire resistenza ai raggi ultravioletti. Nella parte superiore sono inserite le griglie per la diffusione dell’aria e lo sportellino per accedere al pannello di controllo, entrambi in materiale termoplastico anti-UV.
CONNESSIONI IDRAULICHE
I collegamenti, posizionati sul lato sinistro, sono di tipo femmina da ¾” gas. È prevista la possibilità di ruotare la batteria che viene fornita standard con attacchi lato sinistro, spostando i collegamenti idraulici sul lato destro.
ESEMPI INSTALLAZIONE
Queste nuove unità sono caratterizzate da una elegante linea estetica e dalle molteplici possibilità d’inserimento in diverse tipologie d’impianto. I modelli mantellati si prestano a soluzioni in parete o in nicchia (rialzati o in appoggio sui piedini), oppure sospesi orizzontalmente al soffitto. I modelli smantellati sono particolarmente indicati per soluzioni a scomparsa in incasso o all’interno di controsoffittature.

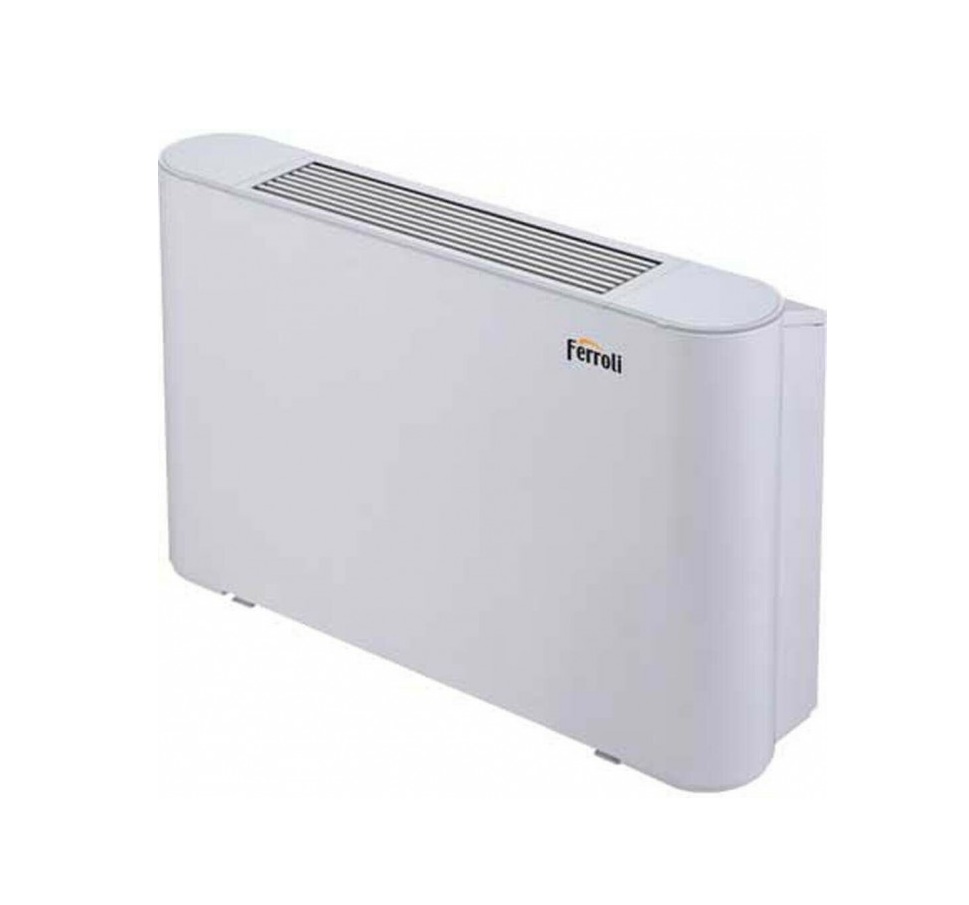

*L'immagine è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.
